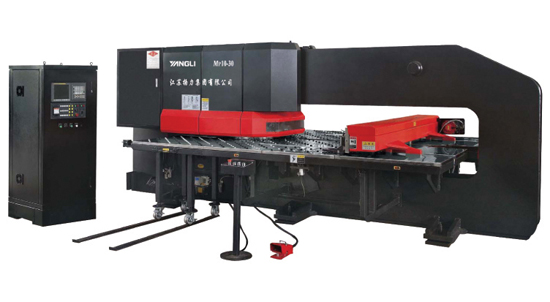

MP系列数控转塔冲床

主要特点：
MP10系列数控转塔冲床采用闭式机身（ZL 2004 20108852.4），整机经壁炉回火处理，整套进口德国哈雷公司（H+L）液压系统，稳定可靠，能耗低（仅11KW）。数控系统采用FANUC Oip或SIEMENS 8400，长镶式结构转盘（ZL 02 2 18211.X），旋转工位采用部分式锅轮锅杆机构，国际化配套的气功元件及电气元件，进口大导程滚珠丝杠，直线导轨，钢球，毛刷结构工作台，全自动集中润滑系统，配置高性能自动浮式夹钳。

技术参数：

		MP7-30 机械式		MP8-30 液压式		MP10-30 液压式
公称力	kN	300	300	300	300	300	300	300	300
加工板材尺寸（含一次再定位）	mm	1250*2500	1250*4000	1250*2500	1250*4000	1250*2500	1250*4000	1250*5000	1500*5000
工件质量	kg	156	156	156	156	156	156	210	235
板料移动速度	m/min	106	106	106	106	106	106	106	106
工件厚度	mm	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35
一次冲孔直径	mm	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9
模位数	↑	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24
加工精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
冲孔频率	hpm	270	270	450/※600	450/※600	600/※450	600/※450	600/※450	600/※450
床身结构		C-双机架	C-双机架	C-双机架	C-双机架	闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type
控制轴数	↑	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3
旋转工位一次冲孔直径	mm	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8
空气压力	Mpa	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55
机床重量	Ton	14	14.5	14.5	15	19.5	20	20.5	22
机器外形尺寸	mm	5340 2700 2150	5340 4200 2150	5340 2700 2150	5340 4200 2150	5400 2700 2200	5400 4200 2200	5400 4200 2200	6100 4200 2200

		a30 液压式		MP10-40 液压式			MP10-50 液压式
公称力	kN	300	300	400	400	400	500	500	500
加工板材尺寸（含一次再定位）	mm	1250*2500	1250*4000	1250*2500	1250*4000	1500*5000	1250*2500	1250*4000	1500*500
工件质量	kg	156	156	156	156	235	235	235	350
板料移动速度	m/min	106	106	106	106	106	106	106	106
工件厚度	mm	6.35	6.35	6.35	6.35	6.35	8	8	8
一次冲孔直径	mm	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9	φ88.9
模位数	↑	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24	32/※24
加工精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
冲孔频率	hpm	1000	1000	450	450	450	300	300	300
床身结构		闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type	闭式 O-type
控制轴数	↑	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3	4/※3
旋转工位一次冲孔直径	mm	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8	φ50.8
空气压力	Mpa	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55
机床重量	Ton	20	20	20	21	23	22	23	25
机器外形尺寸	mm	5400 2700 2200	5400 4200 2200	5400 2700 2200	5400 4200 2200	6100 4200 2200	5400 2700 2200	5400 4200 2200	6100 4200 2200
